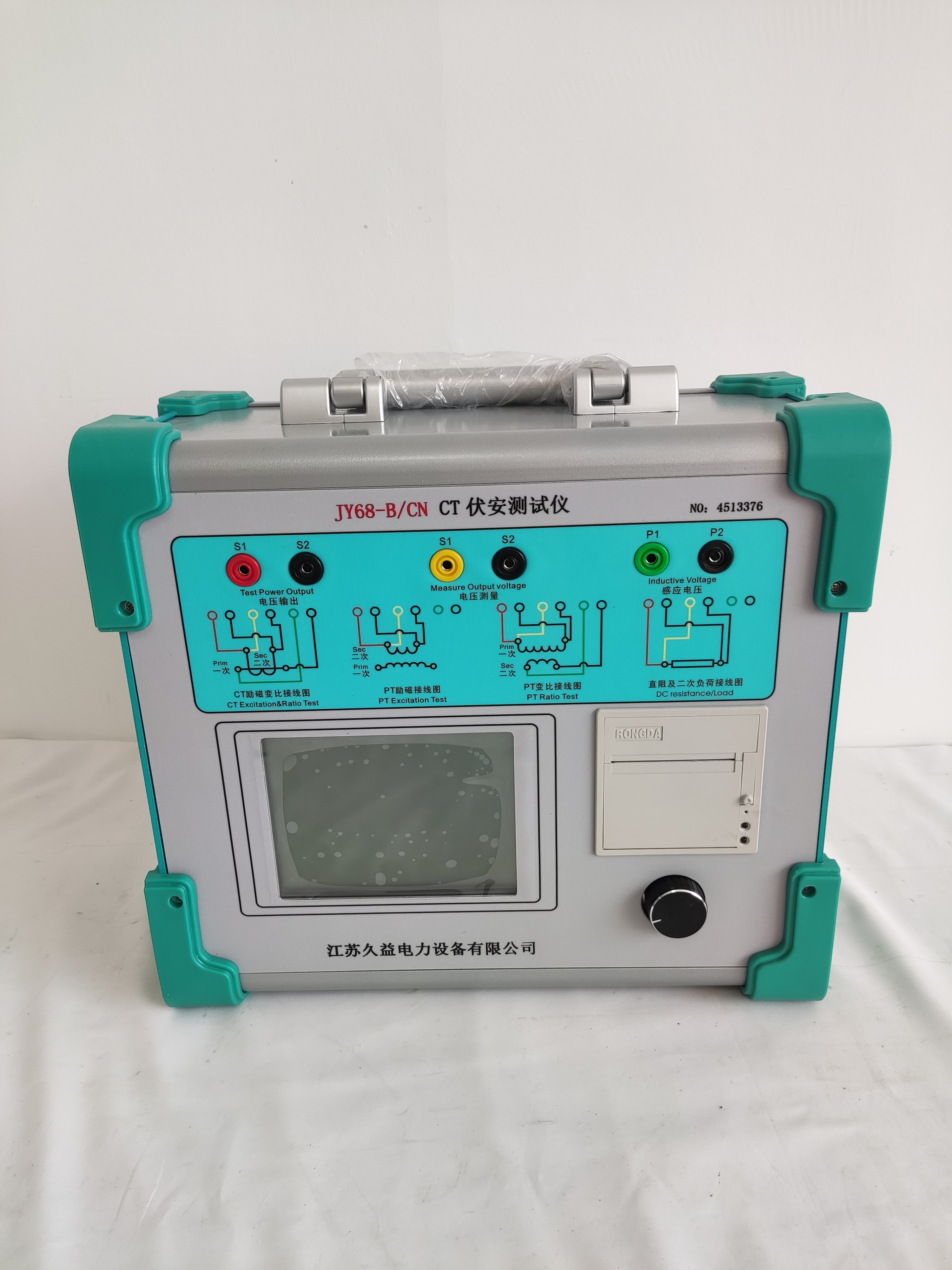

JY68-B/CN CT伏安测试仪

JY68-B/CN CT伏安测试仪

功能特点

• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.

主要特点:
1、全自动中文菜单式操作
2、集CT(PT)伏安、CT(PT)变比极性、二次负载、通道、定值、10%（5%）误差曲线、额定空载损耗与一体的多功能装置
3、多绕组（多通道）同步试验，6 组 CT二次绕组变比试验一次完成；变比、极性试验同时完成
4、伏安试验特征值任意设置
5、实时试验曲线和数据显示,智能误操作提示
6、试验输出电压与输入电源隔离，并带有多重保护（过载、短路、软件等保护）
7、试验速度可调，提高工作效率
8、试验容量 5kVA

JY68-B/CN CT伏安测试仪

技术特证：

1、支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数.
2、满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
3、采用电源技术，励磁电压高达30KV.
4、无需外接其它辅助设备，单机即可完成所有检测项目.
5、自带微型快速打印机、可直接现场打印测试结果.
6、采用智能控制器，操作简单.
7、大屏幕液晶，图形化显示接口.
8、按规程自动给出（励磁）拐点值.
9、自动给出5%和10%误差曲线.
10、可保存3000组测试资料，掉电后不丢失.
11、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告。
12、小巧轻便＜10Kg，非常利于现场测试。

附加功能全面:

1、带有大容量存储器，可存储2000组测试数据，数据掉电丢失；
2、具有完善的数据查询、浏览、打印、清空等功能。
3、拐点自动计算功能，试验数据筛选打印功能。
4、背光软件调整功能；自带日期/时间功能。
5、带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
6、带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。
7、单机一体化，重量轻，仅重20Kg，方便携带，便于流动试验

技术参数：

⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。
⒉ 工作环境温度：0~40℃。
⒊ 输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000。
电流：zui大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为15A。
⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率：0.1mA。
⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
⒍ 误差：1≤1%，U≤1%。
⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。
⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
⒐ 外型尺寸：长×宽×高=470×340×260mm3。
⒑ 重量：23Kg。

硬件结构

1．面板结构: （图1）

                     图1

2．面板注释：
1 —— 设备接地端子
2 ——U盘转存口
3 ——打印机
4 ——液晶显示器
5 ——控制器
6 ——过流保护（功率）开关
7 ——P1、P2：CT变比/极性/角差/比差试验时，大电流输出端口
8 ——S1、S2：CT变比/极性/角差/比差试验时，二次侧接入端口
9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口
10 ——A、X ：PT变比/极性/角差/比差时，一次侧接入端口

11 ——a、x ：PT变比/极性/角差/比差时，二次侧接入端口
