ZGF-60/2 直流高压发生器

产品简介

ZGF-60/2 直流高压发生器采用中频整流滤波技术，解决了工频直流高压发生装置波纹系数较大，波形不平稳的缺点。产品符合国家新颁布电力行业标准ZGF24003-90《直流高压发生器通用技术条件 DL/T 848.1—2004》的要求，广泛用于电气设备直流耐压试验和泄漏电流试验，并且特别设置了测试氧化锌避雷器1mA下的电压U1mA及0.75U1mA下的泄漏电流功能。 广泛适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪的换代产品。
主要部件选用元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。

采用中频倍压电路，应用的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。

产品特点

精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。

负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、te有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。

采用先进技术、工艺制造，率xian应用中频倍压电路，采用新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。

增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。

过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。

故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速wan全关断直流主回路，从而保护仪器不受损伤。

倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。

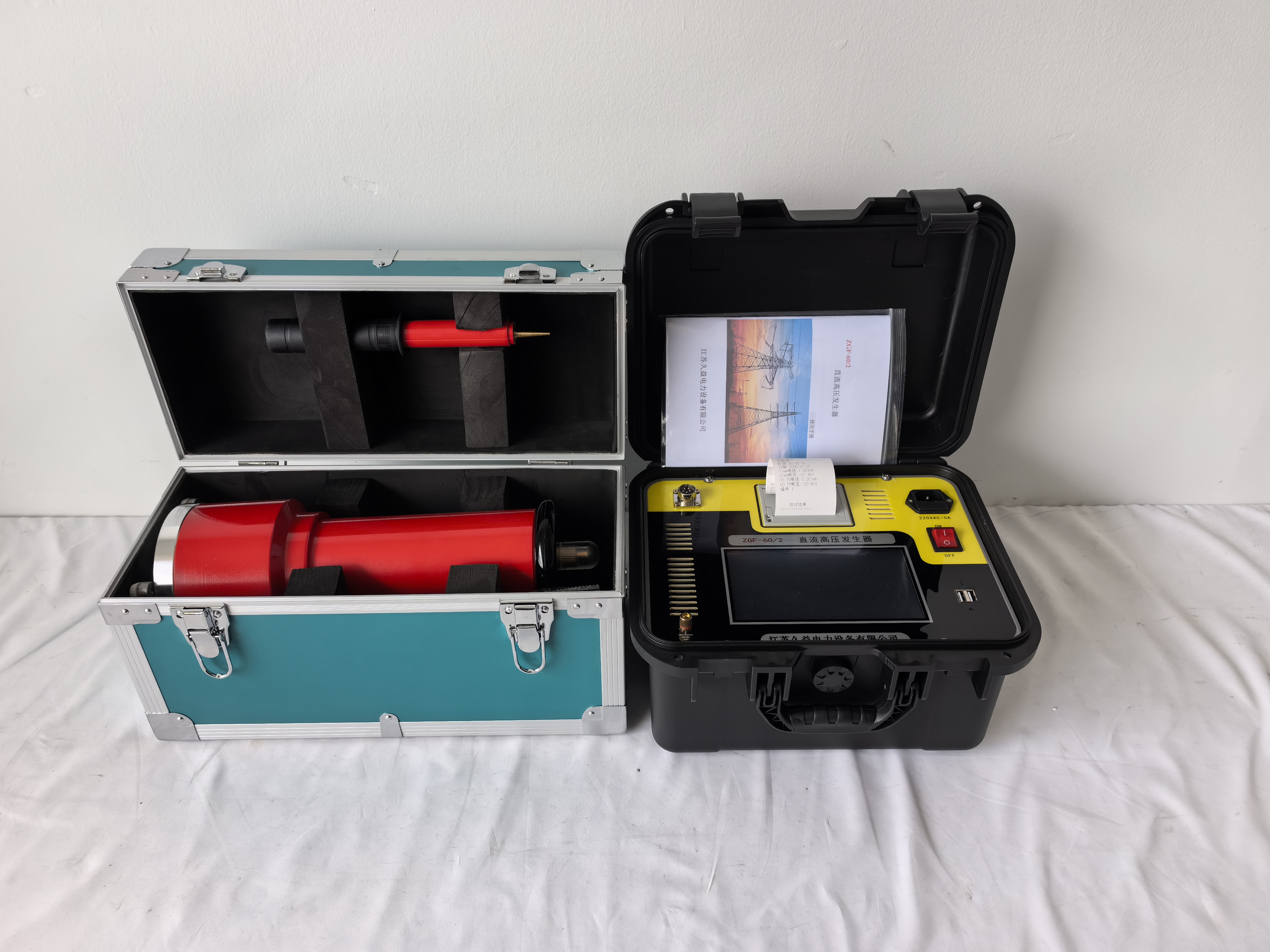

ZGF-60/2 直流高压发生器

技术指标

1、输出电压：60kV
2、输出电流：2mA（如需3mA、5mA、10mA等其它规格可根据用户要求定制）
3、工作电源：AC 220V±10%、50Hz
4、电压测量误差：1.0%（满度）±1个字
5、电流测量误差：1.0%（满度）±1个字
6、过压整定误差：≤1.0%
7、0.75切换误差：≤1.0%
8、纹波系数：≤0.5%
9、高压极性：负电压极性、零电压启动、连续可调
10、电压稳定度：随机波动，电源电压变化±10%，≤0.5%
11、环境温度：-15℃～50℃

12、相对湿度：当温度为25℃时，不大于90%（无凝露）

13、海拔高度：2000m以下
