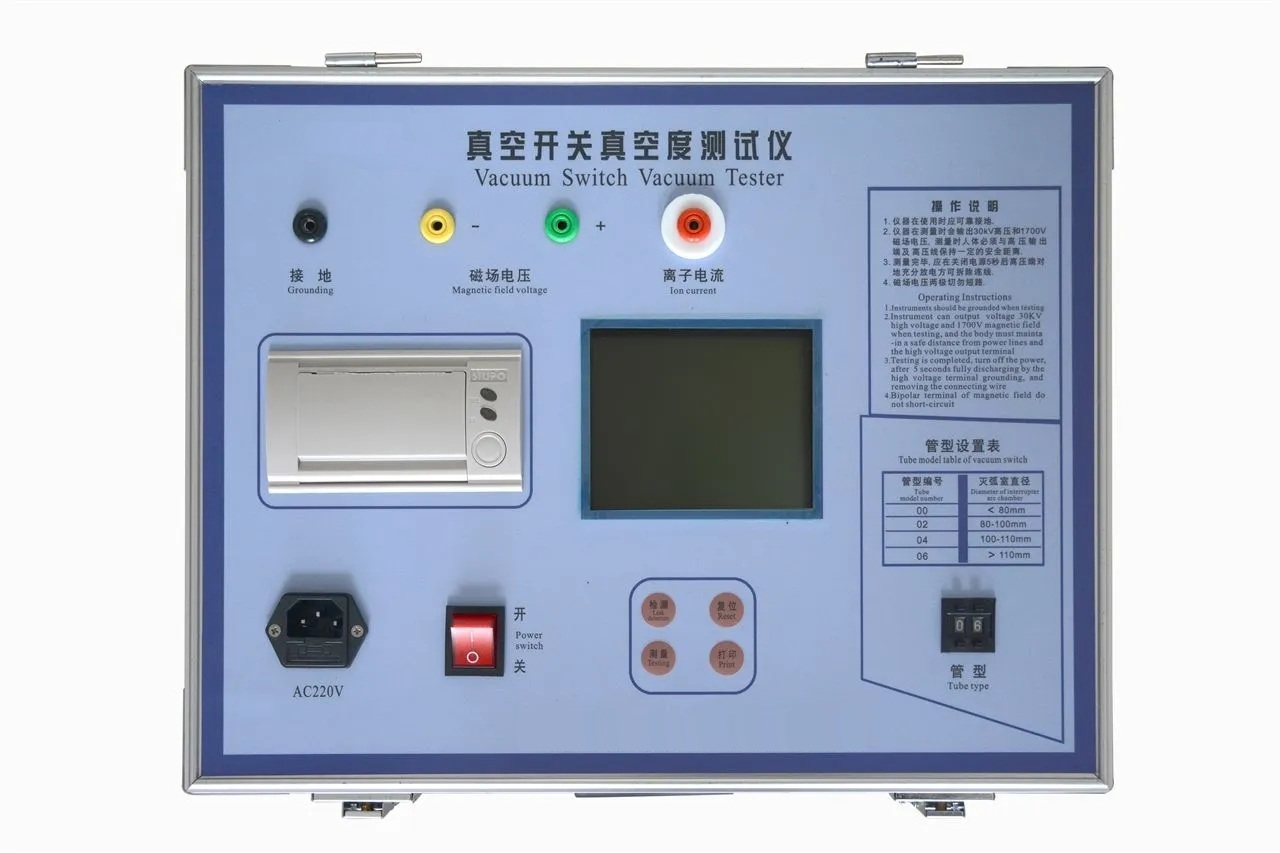

真空开关真空度测试仪

简介

真空开关真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片机为主控单元，测试过程实现自动化。真空断路器是电力系统中普遍使用的高压电器。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。

随着中压开关无油化浪潮的兴起，真空开关以其优点得到了广泛的推广和应用。这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。传统的检测方法是“耐压法"，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10～10Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。

测试原理

采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。

在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

真空度测试仪将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，离子电流的大小也不相同。

技术参数

真空开关真空度测试仪

综合优势：

★基于电离电荷的采样技术

真空度测试仪均采用基于电离电荷的采样技术。我公司专家在磁控放电的研究中发现：在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室内的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值仅有概率上的相关性。因此，我公司开创了基于电离电荷的采样技术，显著提高了真空灭弧室的真空度计量的准确性。

★漏电电流的处理

对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性，并且在数值上与10E-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。

★判别wan全漏气的真空灭弧室

通过高压击穿的方式判别真空灭弧室是否wan全漏气。

★PC机控制测量、计算漏率、形成测量数据库

这部分是选配件。通过界面进行管型、电流或真空度、所用数据库的整定，由PC机控制整个测量过程、显示测量结果并将数据存入整定时zhi定的数据库。同一只真空灭弧室在两次测量后，可通过界面控制进行漏率计算。

★内置国内外几乎所有真空灭弧室的测量曲线

真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度推算曲线。我公司的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数送入VC系列产品。因此，VC系列产品内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中绝wu仅有的。

★完善的输入保护电路

当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至信号输入端的采样电路上，使其承受十分强的电冲击。VC-V的信号输入端的采样电路增加了完备的保护电路，即使仪器由于输入端的高压冲击而发生暂时工作不正常时（重新开机即可），也不会造成电路部分的损坏。
