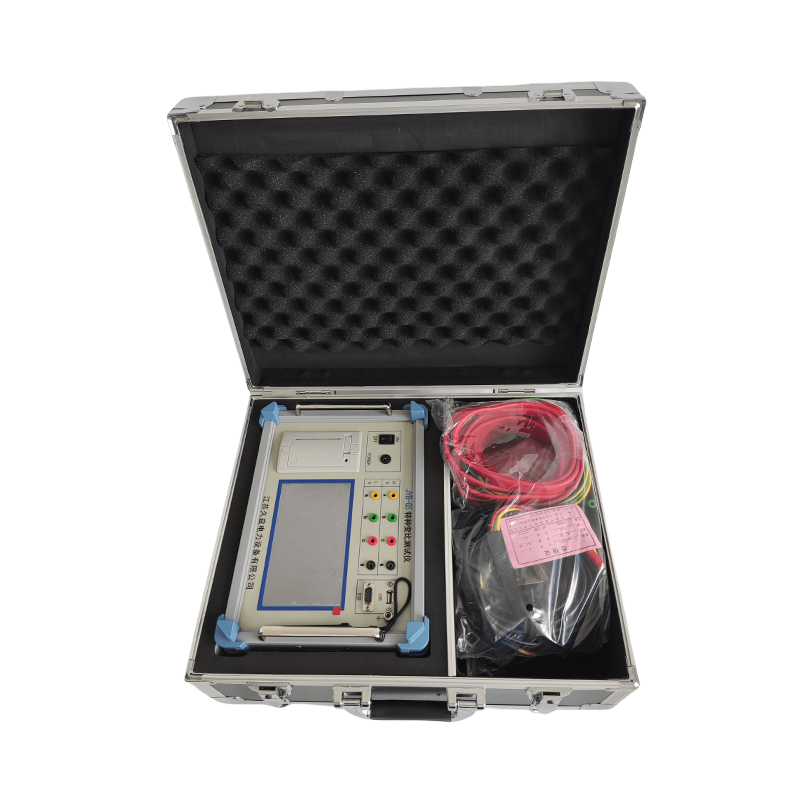

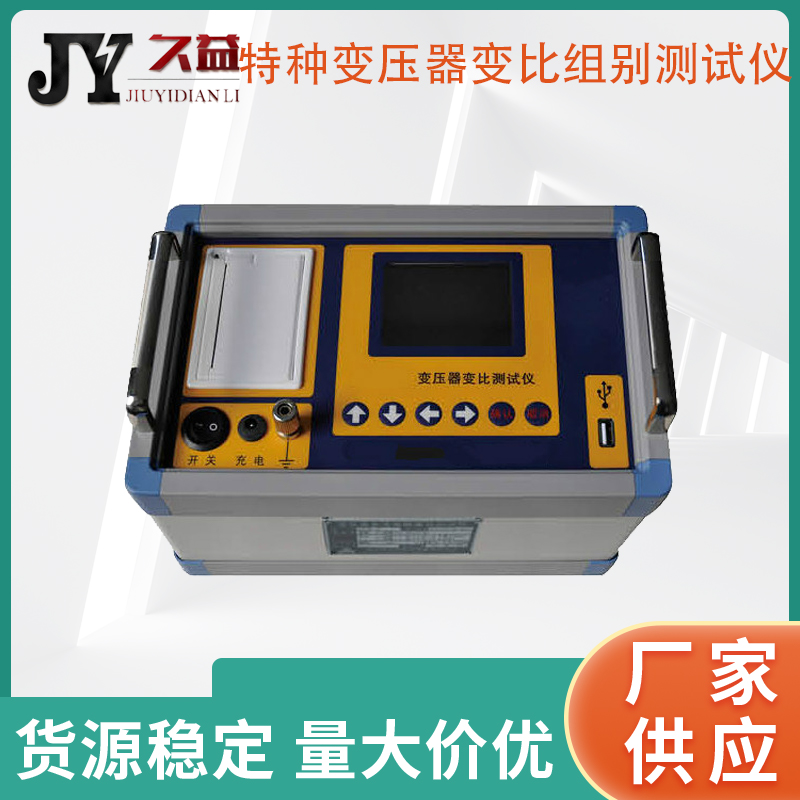

JYB-GS特种变比测试仪

简介

JYB-GS特种变比测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比组别测试仪器。

用变比电桥测量变压器的变比，操作过程繁琐，且测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我厂采用电子技术，研制出了新一代全自动变比组别测试仪，它具有体积小，重量轻，精度高，稳定性好等优点。它采用大屏幕液晶汉字显示、菜单操作，界面清晰，变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。

产品特色：

交直流两用：锂电池供电或者220V交流充电器供电自适应。

一次充电，可连续测量100台变压器变比组别。

智能充电管理，剩余电量显示，低电量报警，背光自动调节，节省电量。

全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。

三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。

具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。

CT变比极性测试功能。

单相测试时具有角差测试功能。

分接档位最高可测试到197档。

测试量程宽，最高可达10000。

高低压反接保护功能。

输出短路保护功能。

不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据500条，并且本机存储可转存至优盘;优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

热敏打印机打印功能，快速、无声。

蓝牙传输功能，内置蓝牙模块，可将测试结果通过蓝牙模块传输至后台终端。

体积小、重量轻，方便携带使用。

JYB-GS特种变比测试仪

功能及特点

1、所有操做均可在中文菜单提示下完成；

2、量程宽，可测变比1-2000（自动切换）；精度高，变比1-500范围内测量精度0.2%；501-2000范围内测量精度0.5%；

3、标定参数只需输入一次；在不知变比的情况下也可以测量（但是此时不能正确计算误差）；

4、可以从1分接开始，连续测完所有分接位，测试数据能自动存储，特别适合多级有载调压变压器；

5、测试形式灵活，可以单测一个分接位也可以连续测多个分接位；

6、高低压接反时，仪器能自动判断停止测试，并提示：“高低压接线反”；

7、当试品有短路时，按动测量键后，仪器显示：“测试电源故障”，仪器有保护，停止供电；

8、可以打印全部测试结果。打印内容一目了然，分接位与标定值、相别、实测值、误差一一对应；

9、内设时钟，可以显示或打印试验日期。

10、数据可以存U盘。

技术指标

1、量程：0.9～10000

2、精确度：0.1%字（500以下）

0.2%±2字（500～2000）

0.3%±2字（2000～4000）

0.5%±2字（4000以上）

3、分辨率：最小0.0001

4、输出电压：160V、10V 自动换档

5、工作电源：AC220V ±10%，50Hz

6、使用温度：–20℃～ 40℃

7、相对湿度：≤85％，不结露

安全措施

1、使用本仪器前一定要认真阅读本操作说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压电缆不要接反。

7、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
