JYD-B 变压器绕组变形分析仪

JYD-B变压器绕组变形分析仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

注：关于产品购买、技术维护等服务，欢迎致电!

产品详情 PRODUCT DETAILS

简介

JYD-B 变压器绕组变形分析仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
仪器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组频率响应测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形频率响应测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为**有力的依据。

变压器绕组变形频率响应测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

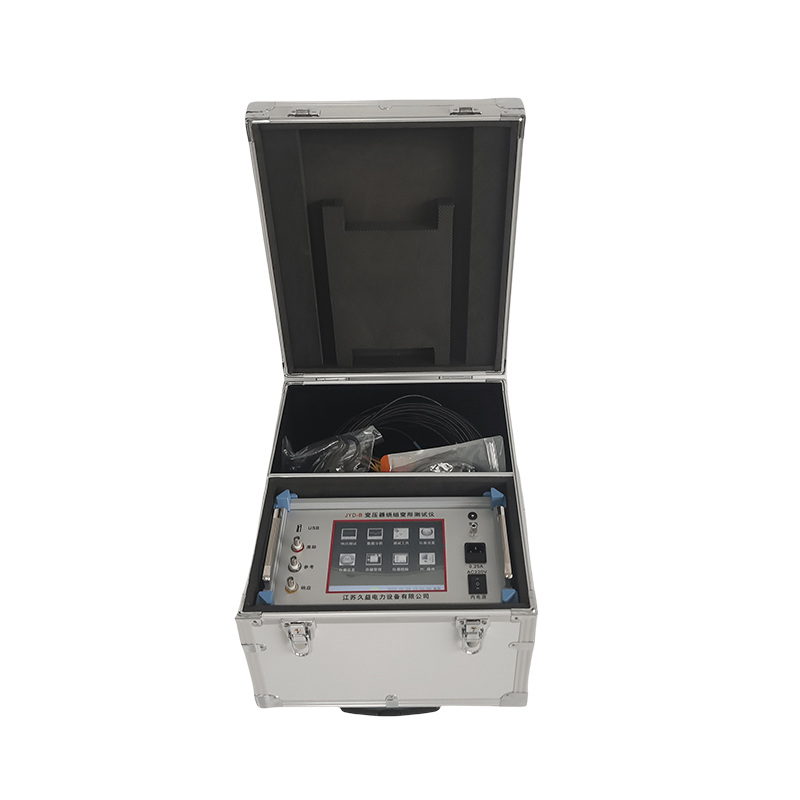

JYD-B 变压器绕组变形分析仪

性能特点

1、采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
2、测量速度快，对单个绕组测量时间1-3分钟。
3、频率精度非常高，精度高于0.001% 。
4、采用数字化频率合成，频率稳定性更高。
5、采用5000V电压隔离、充分保护测试电脑安全。
6、可同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
7、采用分析软件功能强大，软件、硬件指标满足DL/T911-2004标准。
8、短路阻抗法不用外接调压源，采用市电AC220V低压电源，便可三相自动测试。自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。
9、适用于任意大小容量的变压器的阻抗测试。
10、测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
11、具有测量电感的功能。
12、采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。
13、采用数据库保存测试数据，对测试数据的管理简洁方便。
14、软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
15、软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成测量工作。
