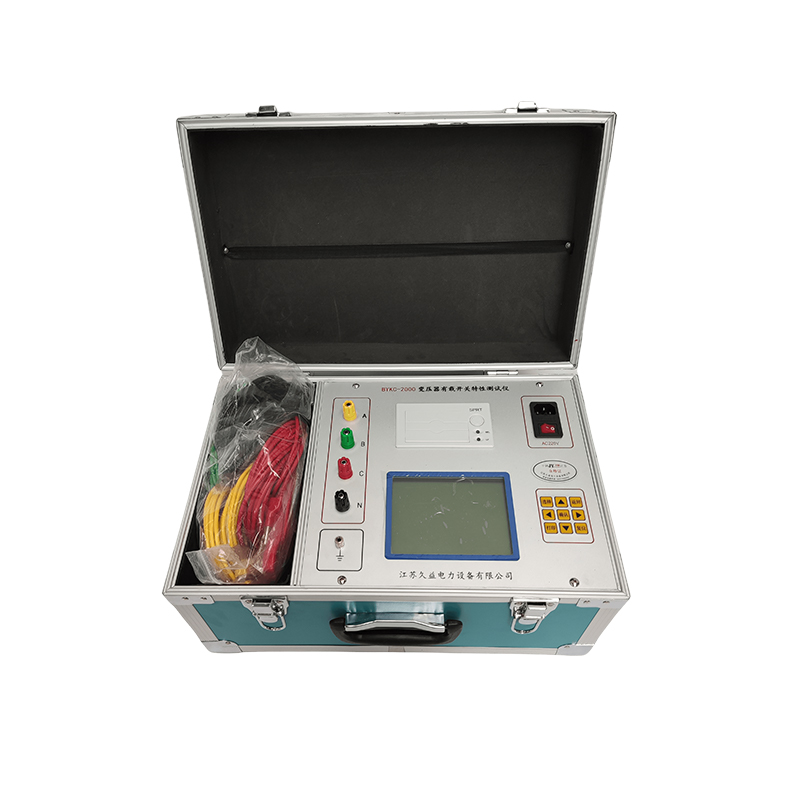

BYKC-2000变压器有载开关特性测试仪

产品简介：

BYKC-2000变压器有载开关特性测试仪根据《电力设备交接和预防性试验规程》和有关规定的原理用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。全新的测试原理，运用微机技术，使生产现场无需拆卸和吊装开关，就能对各种电力变压器的有载分接开关的性能进行测试，显示和打印过度波形极其参数。并根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

性能特点

1、可实现过渡波形和过渡时间、过渡电阻、三相同期性等参数的测量。

2、屏幕点阵液晶显示器，分级式中文菜单，操作简便快捷。

3、智能型测试和结果分析，放大或缩小波形测试结果。

4、三路独立的稳压源适合无绕组测量，三路独立的恒流源适合有绕组和无绕组的测量。

5、六路独立的信号处理，高速A/D转换，10KHz高速采样，反映参数的变化。

6、内设不断电存贮器可保存三组波形和数据，可存档、调阅、分析。

7、自带万年历，显示日期和时间，并可自动打印。

8、仪器配有高速打印机，可打印测试结果。

BYKC-2000变压器有载开关特性测试仪

注意事项

1、在使用仪器前一定要认真阅读说明。

2、仪器的操应具备一般电气设备或仪器的使用常识。

3、在环境温度-5℃~40℃，相对湿度≤80%范围内都能正常工作，但户外使用时应避免淋雨、阳光直射液晶显示屏。

4、必须在接好所有引线后再开电源开关。

5、测试结束后要等放电完毕再拆除测试线。

6、测试过程中不要移动测试线夹。

7、若电流偏小时，可将两条以上的线并联在一起做为一路测量，不用的线要与黑线短路。

8、电源插座上设有保护地线，请将插头插入带地线三眼插孔内。

参数：

1、三相恒流输出均为1A
2、过渡时间的测量：精度 0.1ms
3、过渡电阻的测量：精度 0.1Ω±5%R
4、过渡电阻测量范围： ≤25Ω
5、过渡时间测量范围： <120ms
6、三相同期性：精度 0.1ms
7、显示三相波形：精度 0.3ms
8、计算机通讯接口：标准RS232接口
9、环境温度：  -10℃～50℃
10、工作电源：  AC220V±10%    50HZ

11、显示方式： LCD320×240大屏幕液晶显示
