产品简介

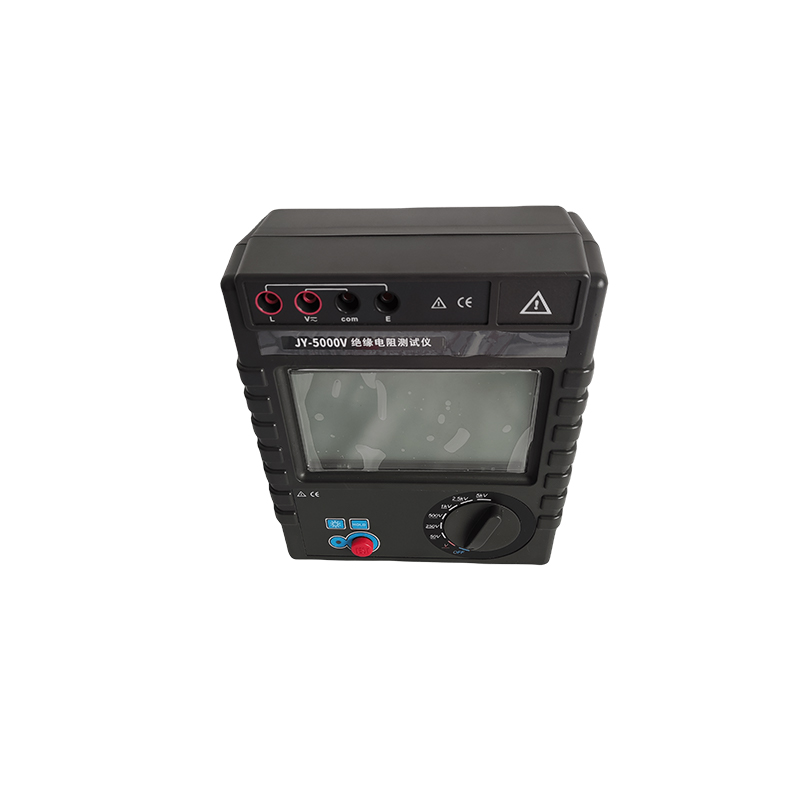

JY-5000V 绝缘电阻测试仪用于试验室或现场做绝缘测试试验。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。输出电流大于5mA。输出电压大10KV。
产品特点
1、采用32位微控制器控制，全中文操作界面，操作方便。
2、自动计算吸收比和极化指数，并自动储存15秒、1分钟、10分钟的绝缘电阻值，便于分析。
3、输出电流大，短路电流大于5mA。
4、高压发生模块采用全封闭技术，内部有保护电阻，安全可靠。
5、抗干扰能力强，能满足高压变电站现场操作。
6、测试完毕自动放电，并实时监控放电过程。
7、可测高达2000/ 5000GΩ的绝缘电阻。
8、内附可充电电池，充满电可连续使用10～12小时；外配充电器。
JY-5000V 绝缘电阻测试仪外型结构
1、 外型尺寸：200 х 140 х 80 （mm）
2、 重量：1.5kg左右
3、 仪表结构示意说明
(1)测量探头L端 (2)屏蔽端子（G）
(3)测量E端 (4)电源按钮开关
(5)功能选择开关 (6)电池盖
(7)机械调零
(8)电池检测按钮（仅三档输出电压有）
使用说明
将电池装入仪表后，将功能开关置“BATT,GHECK"(电池检测)档，按下电源按钮，三档电压表，将功能开关置OFF档，按下锁紧电压按钮，并按下“BATT.CHECK"按钮。观察表针指示，指针在“BATT.GOOD"线内，则表示电压满足仪表正常工作，否则须更换电池。将E.L端子接入被测物，功能开关置“MΩ"(各电压档)按下按钮开关（可顺时针旋动将按钮锁紧），即可听到连续的“嘀...."声。此时，指针偏转指示测量数值，刻度指示红灯亮读取橙色区域内的刻度值，绿灯亮读取绿色区域内的刻度值。根据需要，可接入屏蔽端（被测物屏蔽后，接入G端）。A型表开通电源后直接读秒。根据电压等级，仪表分为以下几种型号及对应型号：
注意事项
1、电池检测档耗费电池较大，应避免长时间检测。
2、在电压按钮按下后，请不要拨动功能选择开关转换电压，以避免损坏仪表。
产品成套性
绝缘兆欧表 一块
测试线 一套
合格证 一份
使用说明书（保修单） 一份
5号电池 8节
ABS塑料仪表箱 一份
技术指标
功能 | 绝缘电阻测试，电压测试 |
基准条件 | 23℃±5℃，75%rh以下 |
额定电压(V) | 250；500；1000；2500；5000V；10KV精度±3%rdg±5dgt |
测量电压(V) | 额定电压×（1±10%） |
绝缘电阻量程（GΩ） | 0.01MΩ～1000GΩ精度±3%rdg±5dgt |
绝缘电阻分辨率 | 0.01MΩ |
直流电压量程 | 0～1000V |
直流电压分辨率 | 0.1V |
交流电压量程 | 0～750V |
交流电压分辨率 | 0.1V |
输出短路电流 | ≥5mA(10KV) |
吸收比和极化指数测量 | 有 |
电源 | 12V充电电池 |
背光 | 可控灰白屏背光，适合昏暗场所使用 |
显示模式 | 4位超大LCD显示，灰白屏背光 |
LCD显示尺寸 | 108mm×65mm |
仪表尺寸 | 240mm (长)×188mm (宽)×85mm (高) |
USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
通 讯 线 | USB通讯线1条 |
测 试 线 | 高压棒红色3米，高压测试线黑色1.5米，绿线1.5米 |
数据存储 | 500组，闪烁显示“FULL"符号表示存储已满 |
数据查阅 | 数据查阅功能：“READ"符号显示 |
溢出显示 | 超量程溢出功能：“OL"符号显示 |
报警功能 | 测量值超过报警设定值时发出报警提示 |
功耗 | 待机: 30mA Max(背光关闭) |
开机开背光: 42mA Max | |
测量：200mA Max(背光关闭) | |
仪表质量 | 2720g(含电池) |
电池电压 | 电池电压不足，显示低电符号 |
自动关机 | 仪表无操作15分钟关机 |
绝缘电阻 | ≥50MΩ(测量线路与外壳间) |
耐压 | AC3kV/50Hz 1min |
工作温度和湿度 | －10℃～+50℃＜85%RH |
贮存温度和湿度 | －15℃～+55℃＜90%RH |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
