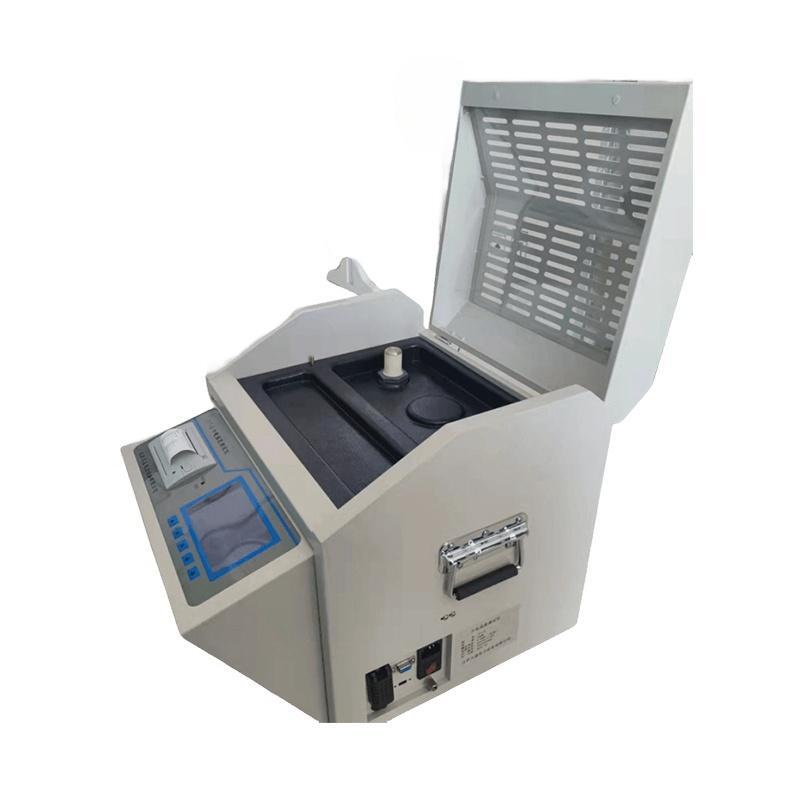

JYT-S 介电强度测试仪

概述

JYT-S 介电强度测试仪是我公司科研技术人员，依据国家标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。

特点

1、仪器采用大容量单片机，双CPU控制工作稳定可靠。

2、仪器内设宽范围看门狗电路杜绝了死机现象。

3、多国标选择，仪器程序设有1986、2002两种国标和自定义设置，能适应不同用户的多种选择。

4、仪器油杯采用复合材料一次浇注而成杜绝了漏油和易碎的现象。

5、仪器高压端采样设计让测试值直接进入A/D转换器,避免了在模拟电路中造成的误差，使测量结果更加准确.

6、升压速度均匀、稳定。

7、内置函数发生器,工频正弦波畸变小,频率稳定,避免了直接使用电网电源作升压器电源时,电网谐波对测试结果的影响.

8、仪器内部具有过流、过压、短路保护等功能，并且具有抗干扰能力,电磁兼容性好.

9、操作简单，大屏幕液晶显示，中文菜单操作界面。

10、金属外壳，美观大方，便携式结构，携带方便，户内外使用均可。

技术规格

1. 工作电源：AC 220V ±10%、50Hz ±5%

2. 测量范围：AC 0-80kV

3. 限定电流：5mA

4. 测量准确度：1.5%

5.调压速度：2.5kV/S±10%

6.预定设置：次数1—9搅拌时间0—1分39秒静置时间0—10分39秒

7. 使用条件：环境温度5℃—35℃相对温度≤75%

8. 油杯间隙：2.5mm（油杯塞尺直径）

9. 体 积：415×315×315mm3

10.重 量：28kg

JYT-S 介电强度测试仪

油杯和电极的清洗方法

一、油杯的清洗方法

1、用洁净的绸布反复擦拭电极表面和电极杆。

2、用标准规调整好电极间距。

3、用石油醚（忌用其它有机溶剂）清洗3次，每次须按以下方法进行；

3.1 将石油醚倒入油杯，占油杯的1/4～1/3。

3.2 把一块用石油醚冲洗过的玻璃片盖住杯口，均匀摇晃1分钟，注意要有一定力度。

3.3 将石油醚倒掉，用吹风机吹干2～3分钟。

4、用待测油样清洗1～3次。

 4.1 将待测油样倒入油杯，占油杯的1/4～1/3。

 4.2 用吹干的玻璃片盖住杯口，均匀摇晃1～2分钟，注意要有一定力度。

 4.3 倒掉剩余油样之后即可做打压试验。

二、搅拌子的清洗方法

1、用干净的绸布反复擦拭搅拌子，直至表面无细小颗粒，忌用手接触搅拌子表面。

2、用镊子夹住搅拌子，浸入石油醚中反复洗涮。

3、用镊子夹住搅拌子，用吹风机吹干。

4、用镊子夹住搅拌子浸入油内反复洗涮。

三、油杯储放

方法1：试验完毕后，用质量较好的绝缘油倒满油杯，并将油杯放入箱内盖好箱盖。

方法2：按上述清洗方法用石油醚清洗吹干后放入真空干燥器中储存。

注：第一次测试前和测试劣油后必须按上述放法清洗油杯、电极和搅拌子。
