环网柜核相仪

简介

 环网柜核相仪用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合0.22KV～220KV输电线路带电核相作业，同时具有验电功能。

 仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。

仪器由两个检测发射装置和一个接收主机组成。两个检测发射装置可以判断线路是否带电，然后发出测量的相位、频率信号。接收主机接两个检测发射装置发回的信号，从而判断两线路是否同相

工作原理

由两个检测发射装置和一个接收主机组成。两个检测发射装置可以判断线路是否带电，然后发出测量的相位、频率信号。接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。

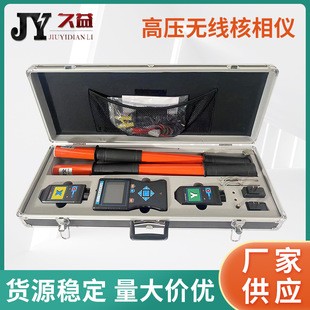

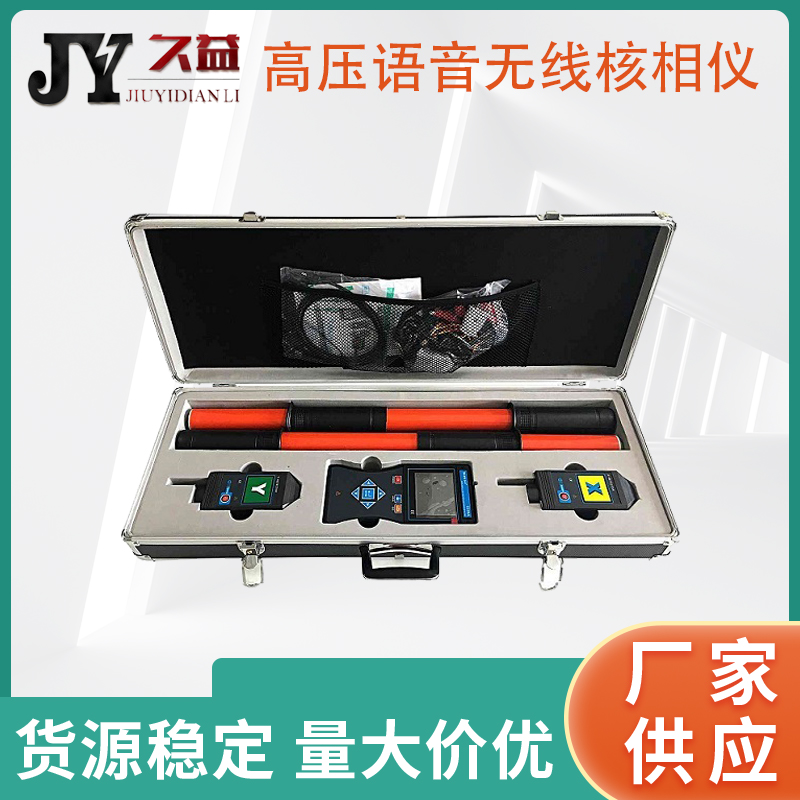

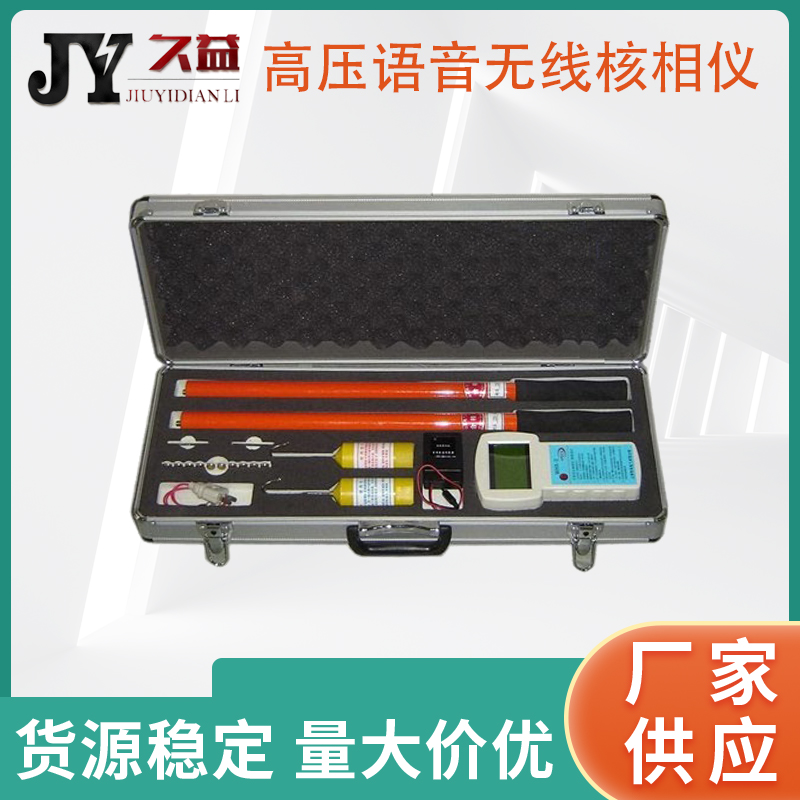

环网柜核相仪

主要特点：

1、不受地形限制，可用于室外、室内、地下室的核相。
2、不用停电、倒电，可直接远程核相。
3、一套远程核相仪可分为两台近程核相仪单独使用，相当于一套远程、两台近程，性价比高。
4、可用于高压线路和密封的环网柜低压感应点核相

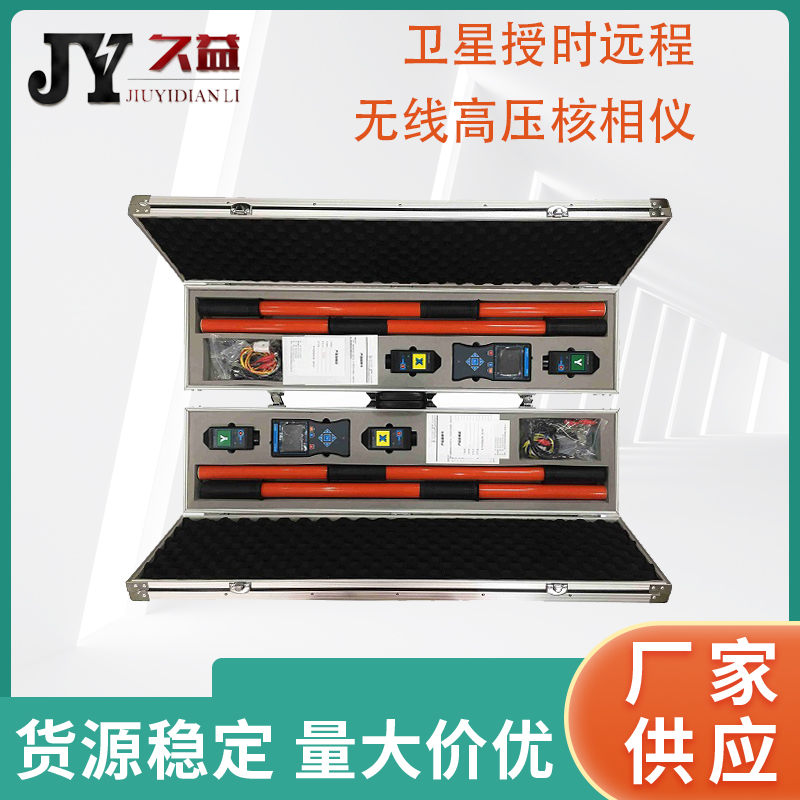

5、远距离核相---精准测量模式：甲乙主机由GPS精确授时，在相同的GPS时间（纳秒级）开始测量，根据甲乙的相位值计算相位差值。
6、远距离核相---授时测量模式：甲乙主机预先由GPS授时，然后启动甲乙主机内部时钟，在相同的时间（微秒级）开始测量，根据甲乙的相位值计算相位差值。
7、近距离核相：由一个主机测量接收X发射器和Y发射器的信号，计算两线路的相位差值。

8、发射器原理：采集带电线路的相位和频率信息，将信息编码后通过无线电波的形式发送给接收主机。

技术特性

1、相位差准确度：误差≤5°。
2、显示频率分辨率：0.1Hz。
3、电压测量范围为：6KV-220KV。
4、发射器和接收主机的大传输距离约100米。
5、液晶显示屏同时显示波形、频率、相位差、同异相以及失量图。
6、具有高压验电功能。
7、发射器和接收器均内置可充电锂电池,充满电可连续工作8小时。
8、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。
9、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
10、工作环境：-35℃--- +45℃ 湿度≤95%RH。
11、储存环境：-40℃--- +55℃ 湿度≤95%RH。
12、整机重量：约4KG。
