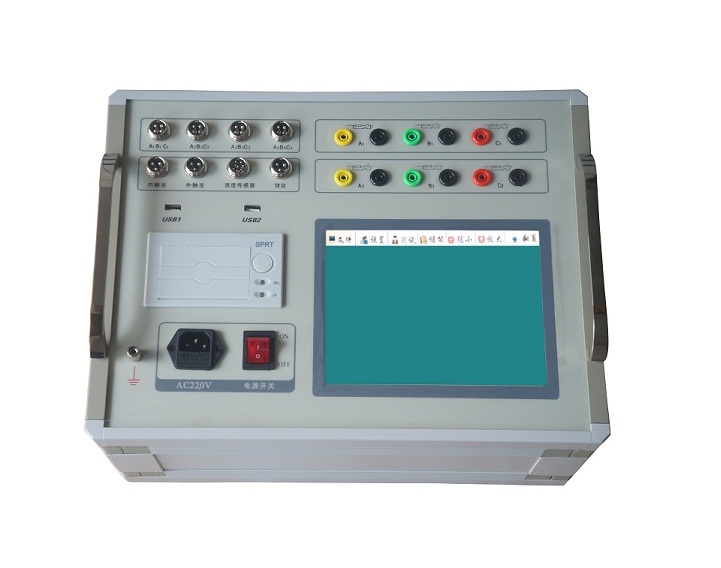

JYG-F石墨触头高压开关测试仪

JYG-F石墨触头高压开关测试仪

石墨触头高压开关测试仪机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
注: 关于产品购买、技术维护等服务,欢迎致电!
产品详情 PRODUCT DETAILS

产品特性:

1、石墨触头高压开关测试仪有8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。

2、高速热敏打印机,方便现场打印测试数据。
3、石墨触头高压开关测试仪机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次,得到所有数据及图形。
7、主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
8、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、6路石墨开关测量。
10、内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

11、石墨触头高压开关测试仪内部抗干扰电路可满足800KV变电站内可靠使用。

技术参数:


时间测量

12路  固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
测试范围:0.01ma~20s,分辨率:0.01ms
测试范围:20s~200s,分辨率:0.1ms
在200ms以内准确率:(0.1%t±0.1)ms
合闸电阻测量3/6路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸电阻投入时间
测量范围20~10KΩ,分辨率0.1Ω,准确度:3%±1个字
石墨触头测量3/6路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
测量电流:10A
速度测量刚分(刚合)速度    指定时间段(行程段或角度段)平均速度
测速范围1mm传感器0.01~25.00m/s,0.1mm传感器0.001~2.50m/s
0.5°角度传感器1周波/0.5°
行程测量动触头行程(行程) 接触行程(开距) 过冲行程或返程(超程)
直线传感器:50mm,分辨率:0.1mm,测量范围:0-50mm
360线传感器:360°,分辨率:0.5°,测量范围:5-1000mm
电流最大电流输出为20A,最小分辨率:0.01A
仪器电源AC/DC 220V±10%;50Hz±2%
内部直流电源输出DC20-260V连续可调,输出电流≤20A(短时)
隔离开关测量范围电压输出:DC35~260V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为200秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积380*280*170mm
使用环境-20℃~+50℃
相对湿度≤90%
