概述
JYG-E高压开关机械特性测试仪随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-E型高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
功能特点
1、功能
时间测试：12路断口的固有分、合闸时间，重合闸时间，同相不同期，三相不同期。
弹跳测试：每断口的合闸弹跳时间，弹跳次数，图形清晰显示开关的每一次弹跳过程。
速度测试：刚分、刚合速度，平均速度，Z大速度，重合闸速度。
行程测试：总行程，开距，超行程。行程－时间特性曲线。
电流测试：分、合闸线圈的分、合闸电流值，电流－时间特性曲线。
2、特点
仪器具有操作简单、接线方便、抗干扰能力强、全自动测量等优点。
配备加速度传感器，直线行程传感器，旋转传感器，安装方便简洁。
适用于生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。
可存储500条测试记录。可以根据测试时间任意读取查看测试记录
全中文菜单操作，操作方便。
主机使用大屏幕液晶，液晶对比度数字可调，方便显示测试数据及各种特性曲线。
内置高速热敏打印机，可快速打印所有数据和特性曲线。
技术参数
时间测量 | 6路固有分闸（合闸）时间 |
分闸（合闸）相内不同期 | |
分闸（合闸）相间不同期 | |
合闸（分闸）弹跳时间（弹跳次数） | |
测试范围：0.01ms～12000ms | |
准确度：1ms～100ms内准确度0.5%±2个字，大于100ms准确度1%±2个字 | |
速度测量：刚分（刚合）速度 | |
zhi定时间段（行程段或角度段）平均速度 | |
测速范围 | 1mm传感器 0.01～25.00m/s |
0.1mm传感器 0.001～2.50m/s | |
360°角度传感器0.01～25.00m/s | |
行程测量 | 动触头行程（行程） |
接触行程（开距） | |
过冲行程或反程（超程） | |
传感器测量范围 | 直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm |
直线位移传感器300mm，分辨率:0.1mm，行程0～300mm(选配） | |
直线位移传感器500mm，分辨率:1mm，行程0～500mm（选配） | |
360线传感器：360о,分辨率:0.25о,行程1mm～1000mm | |
电流测量范围 | 0～15A，分辨率：0.01A，显示电流值为线圈电流最大值 |
显示屏 | 320×240液晶屏，对比度可调 |
数据存储 | 可存储100组测量数据 |
打印机 | 高速热敏打印机 |
电源 | AC/DC 220V ± 10%；50Hz ± 2% |
直流电源 | 输出电压：25～265V连续可调，输出电流：≤ 15A(短时) |
尺寸 | 360×250×140mm |
使用环境 | -10℃~+50℃ |
相对湿度 | ≤90% |

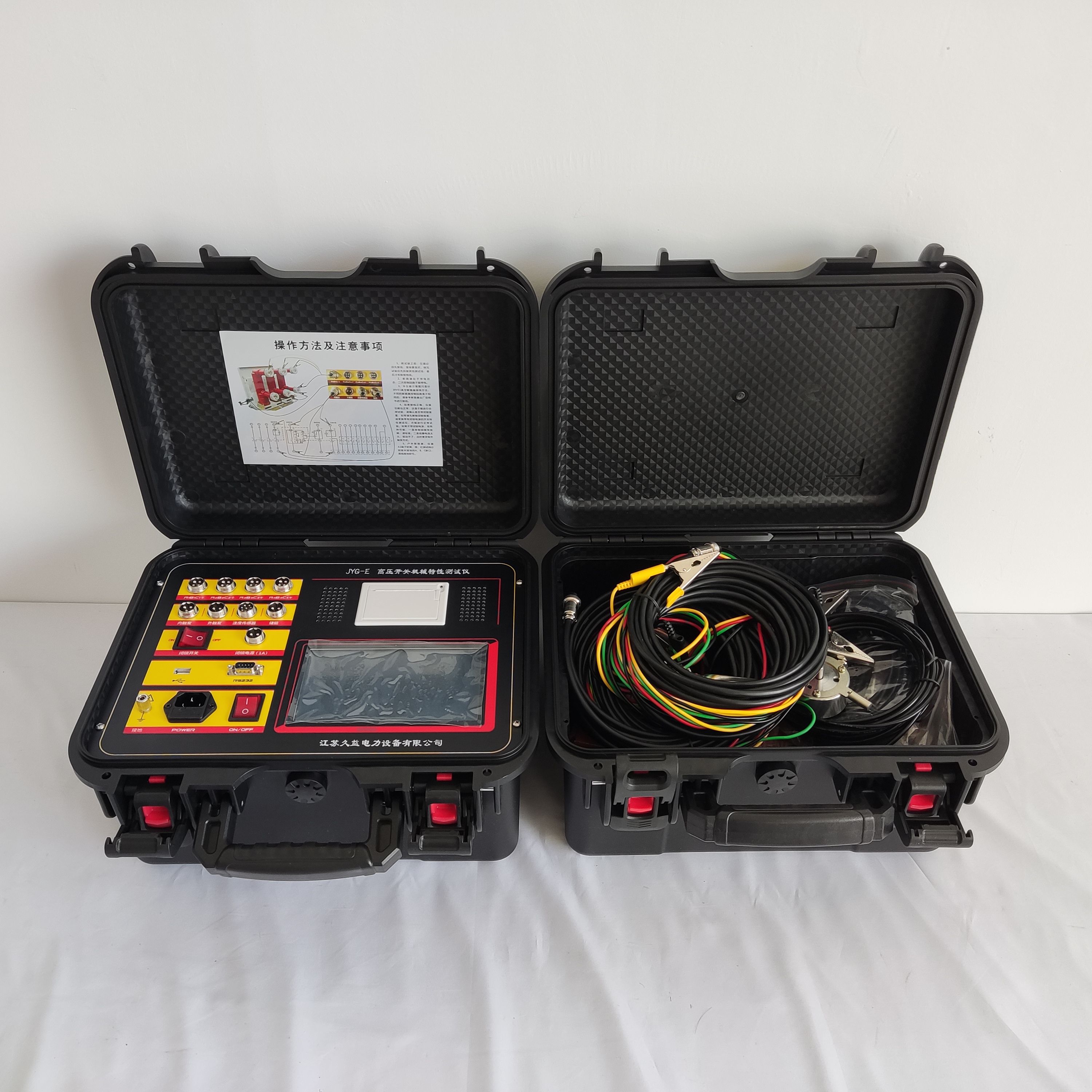

JYG-E高压开关机械特性测试仪
（1）可做电动操作和手动操作;
（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；
（3）可实测行程和自定义行程；
（4）能够实现断路器的单合、单分、合分、重合,重分操作；
（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永jiu保存,也可现场调阅打印所有数据及运动曲线图；
（6）采用汉字提示以人机对话的方式操作；
（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；
（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
（10）仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.
（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
（12 可配置上传软件，实现电脑存档和网上查阅, 打印。
