简介

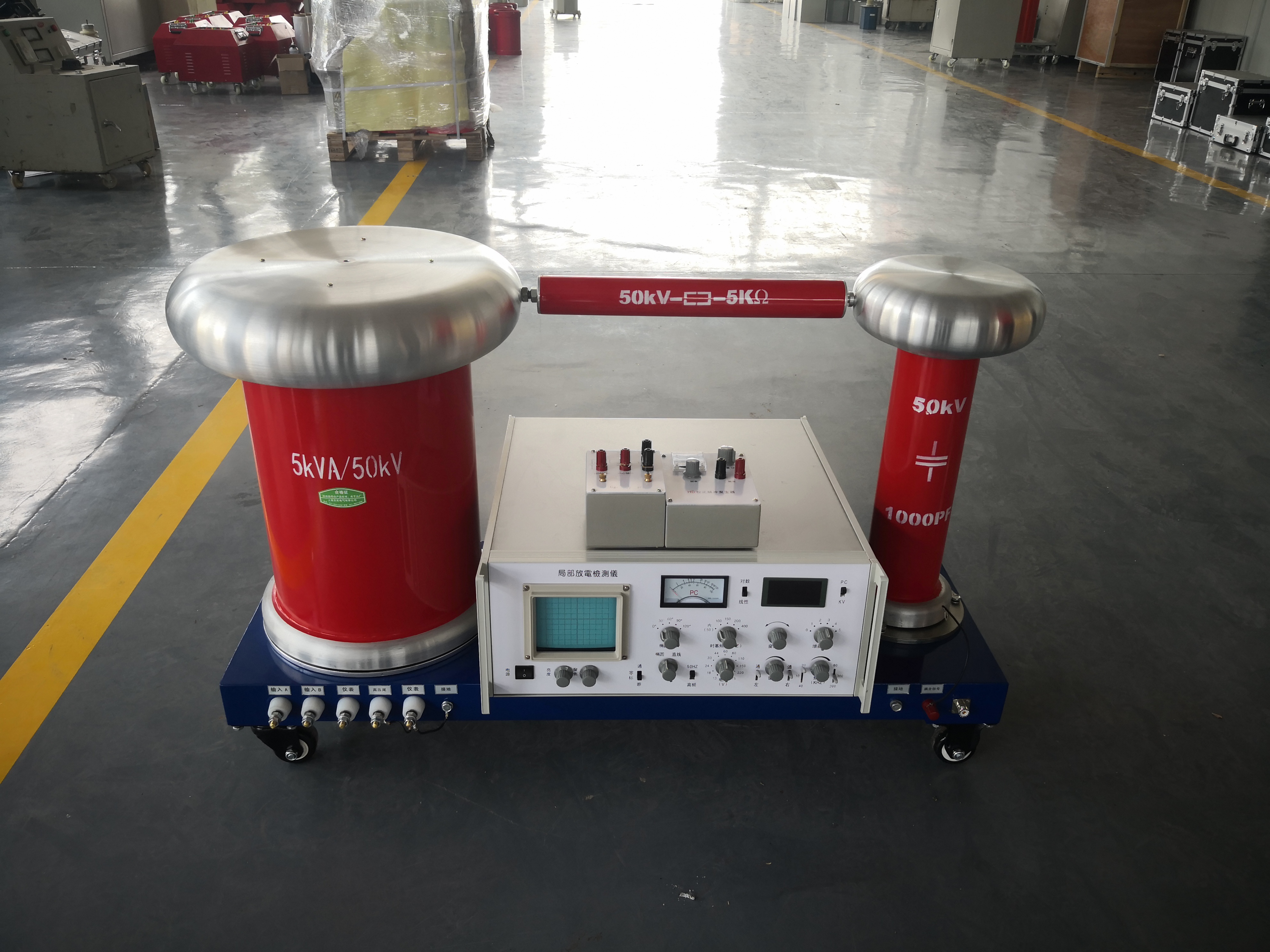

5KVA/50KV局部放电测试仪是电力设备绝缘的主要试验项目，在电力系统运行中局部放电量等参数是评价电力设备质量的重要指标，TKJF数字局部放电检测系统，局部放电系统除继承上一代产品优点外，还具备全程自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率(n)，平均放电电流(I)，平方率(D)等国际电工委员会IEC-270规定的各种局放参数，TKJF局部放电检测系统测试可根据客户要求生产单通道和双通道测试，具有正弦、点阵等多种视图显示方式，数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便。
产品特点：
采用多种控制方式和绝缘方式,可根据用户需求进行自由组合配置；
该系统内置多倍频电源发生器可用于对高压互感器的局部放电测量；
手动控制操作直观,使用维护简单,价格低廉；
备有气体绝缘、变压器器油绝绿、干式环氧树脂绝缘等形式试验变压器,可根据用户需求自行选择搭配；
可根据用户使用要求配置不同局放测量仪,如:HZJF-121HZJF-123HZJF-124以满足不同精度及分析故障的要求；
根据局放仪的不同配置可使用全自动控制系统,可自动进行局放检测和分析结果。
技术参数
测量通道 | A、B 2通道(能同时对放电信号进行采集) | |
检测灵敏度 | 0.1pC | |
测量频带 | 3dB带宽10kHz～300kHz | |
程控滤波器设置档位 | 低端 | 10，20，40kHz |
gao端 | 100，200，300 kHz | |
增益动态范围 | 120dB | |
采样速度 | 每通道0.1μs/点 | |
采样精度 | 8位±1/2LSB | |
测试电压频率 | 30，100，150，200，250Hz或任意Hz | |
校准脉冲发生器 | DBJF-H | |
校准脉冲电压 | 10V，5V，2V，1V，0.5V，0.2V六档可调 | |
校准电容 | 50pF，200pF两档可调 | |
校准脉冲电压上升时间 | ＜60ns、脉冲宽度＞20μs | |
校准脉冲电压下降时间 | ＞100μs | |
校准脉冲相角可调范围 | 0～360度 | |
局部放电峰值显示 | 0～10000 pC | |
元器件包装方式 | 永jiu可用的包装 | |
工作电源 | AC 220V±10%，50Hz、功率＜100VA、保险0.5A | |
工程原理
5KVA/50KV局部放电测试仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲讯号，经低噪声前置放大、滤波放大器选择所需频带及主放放大后，在示波屏的椭圆扫描基线上显示出放电脉冲，同时也送到脉冲峰值表（对数表）显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间，并在这段时间内将显示屏的显示加亮，宽度与位置可以改变，进一步加强了抗干扰能力。
局部放电测试仪是研制开发生产的一种新型仪器。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和du特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。
