手持式局放仪

概述：

手持式局放仪是集成式局部放电定位仪，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到800 Hz的阻尼交流电压（DAC）。

系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进 行诊断，主要包括：

的电晶体技术和激光控制技术，如高压电晶体开关；

电子元件，数字式信号处理，如高压电晶体开关、高压源；

数字式信号处理器和过滤器；

无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。

性能特点：

1.局部放电检测仪具有检测灵敏度高，适用试品范围广，信噪比高等特点。

2.采用大屏幕示波管，试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，有线性、对数双功能指针式表头和数字式表头，可同时显示放电脉冲的放电量。

3.局部放电检测仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。

4.局部放电检测仪校正脉冲发生器配合使用，尤其适合电力部门、生产制造厂家和科研单位。

手持式局放仪

技术参数

1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。

2、传感器配置

标配：超声波传感器(UA)、地电波传感器(TEV)

选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。

2、检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。

3、检测频带：

超声波: 40～200KHz

地电波: 3～100MHz

特高频: 300～2000MHz

4、测量范围：

超声波：-90～80dB

地电波：-80～10dBm

特高频：-80～10dBm

5、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。

6、传感器：

① 超声波传感器：20～200(kHz);

② 地电波(TEV)：5～100MHz。

③ 特高频传感器：300～2000(MHz)，具备定向接收特性；

7、具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件；

8、软件功能：

① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；

② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；

③ 具备数据的现场存储功能。

9、仪器特征：

① 屏幕显示：高对比度 3.5 英寸TFT彩屏。

② 数据存储：可保存 1000 组测试数据。

③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。

④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。

⑤ 外形尺寸：230 * 120 * 55(mm)。

⑥ 仪器重量：0.7kg。

⑦ 使用温度：-25℃～45℃。

⑧ 存储温度：-35℃～60℃。

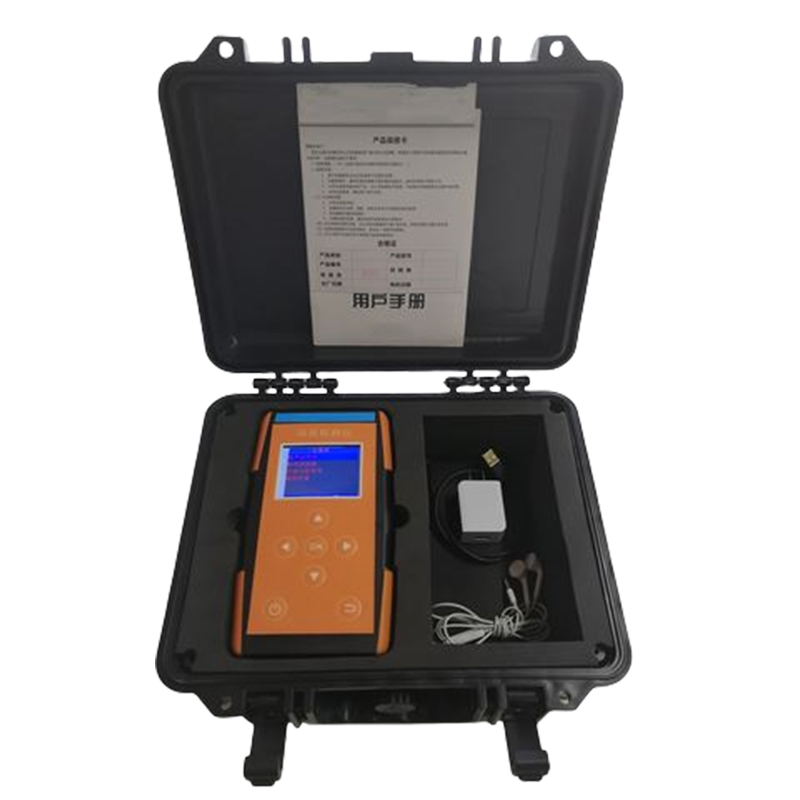

10、成套配置：主机、传感器、交流适配器、连接电缆及运输箱。
