简介
RCHL-200A回路电阻测试仪（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差。因此再GB50150-91和DL/T596-1996中都有规定“用直流压强法"， “电流不小于100安"。本款仪器是我公司为适应规程要求，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
功能
1、大电流：采用开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果
2、高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好
3、高精度：采用双路高速16位Σ－Δ AD采样，数字信号处理技术，分辨力达到0.01μΩ，是目前国内能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计
4、智能化：进口高性能CPU，测量时系统根据信号大小自动切换量程，确保测试准确度。过温保护电路能够在测试仪超过设定温度时自动停止输出电流，确保测试仪安全使用
5、高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，jun品接插件的使用增强了抗振性能
6、功能强大：电流流50A、100A中自由选择，在测试时间5s~599s内任意设定，克服其他同类测试仪无法设定测量时间或连续工作时间过短的缺陷，远远超过其他同类测试仪的性能
7、人机界面友好：旋转鼠标输入数据，方便快捷，自主设置测试仪日期、时间，实时保存测量数据，即时打印测量结果
8、USB转存：通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理
9、体积轻巧：使用方便：体积小、重量轻，便于携带
使用说明
1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。
2. 接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000"（可在未数允许一位数跳动）。
3. 按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0"时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。（若显示“1"表示所测回路超量程）。
4. 测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。
5. 如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

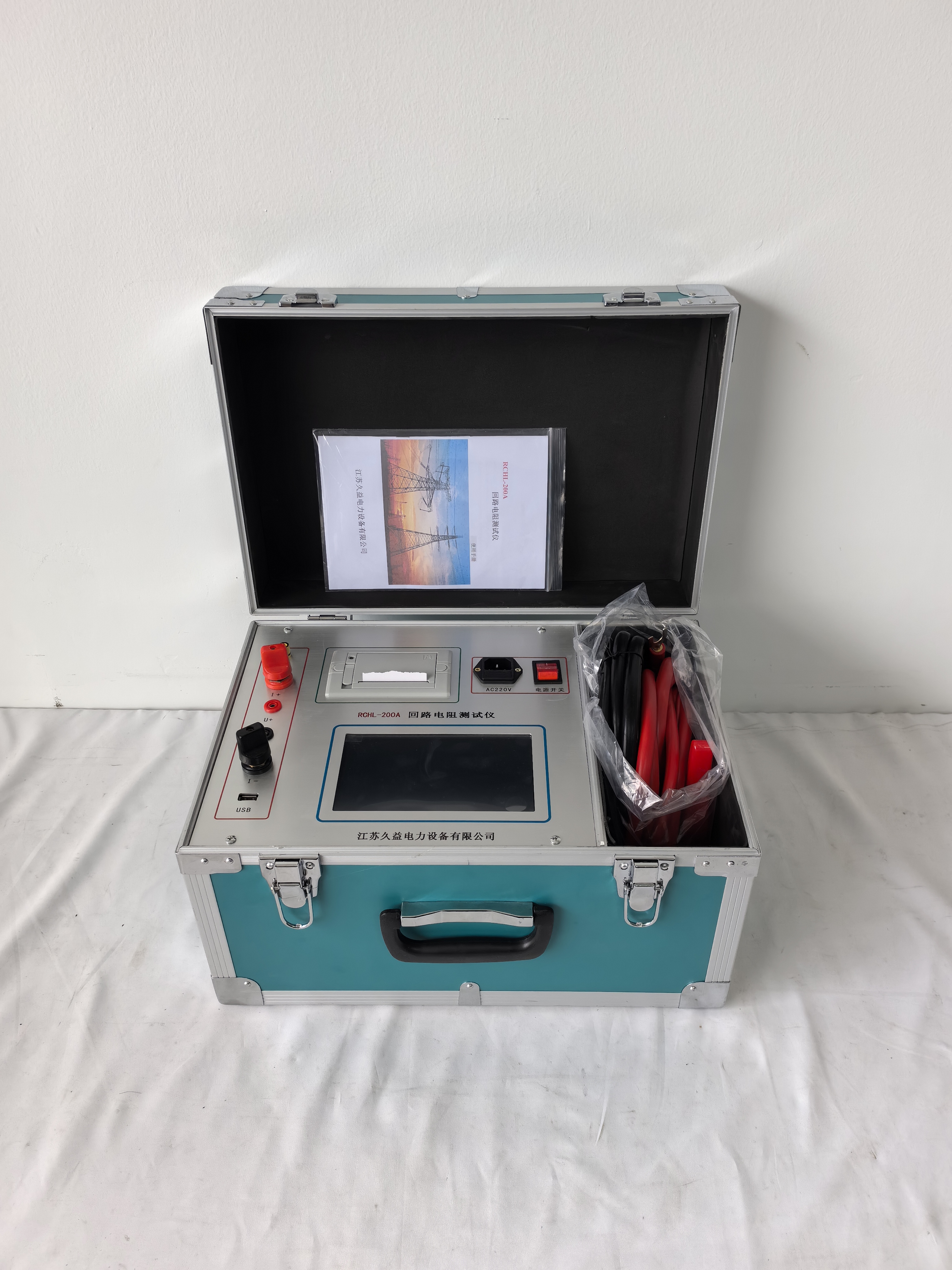

RCHL-200A回路电阻测试仪
技术参数
1、测试电流：50A、100A、200A
2、量程： 50A档 0～100 mΩ
100A档 0～ 50 mΩ
200A档 0～ 20 mΩ
3、最小分辨率：0.01μΩ
4、准确度： 0.5%±0.2Ω
5、输出电压：DC10V
6、工作方式：100A、50A连续,200A一分钟
7、电源：AC220V±10％ 50Hz
8、消耗功率：≤2000W
9、使用温度：-20℃～40℃
10、相对湿度：≤80%，不结露
11、重量:8.5kg
12、体积:360mm×235mm×270mm
