JY-100C回路电阻测试仪

简介

JY-100C回路电阻测试仪是根据电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量直流电流不小于100A的规定，以确保试验结果准确。是采用200A恒流输出，输出电压达10V（为常规仪器的3～5倍），可采用截面较细的测试线，减轻了现场测试人员的劳动产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。

采用大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的100A/200A直流，可在100A/200A电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

功能

具备自动测试功能，可自动启动和停止测试；自动对测试数据进行保存和打印；无需操作仪器可进行连续测试，大大减轻劳动强度。

0-50mΩ超宽测量范围。

具备语音播报和提示功能，可播报仪器测试状态及测试数据值；声音洪亮清晰，提高工作效率。

5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

内置GPS模块，具备GPS自动校时和定位功能，保证时钟运行准确。

具备RS232通讯接口，可实现仪器的遥控和数据上传。

200A/150A/100A多档电流可选，让使用测试更加灵活。

具有过压保护、开路保护、过热保护等多种保护功能。

内置大容量存储器，可存储800条测试记录。

具备USB接口，可外接U盘，将测试数据导入U盘，方便编写测试报告。

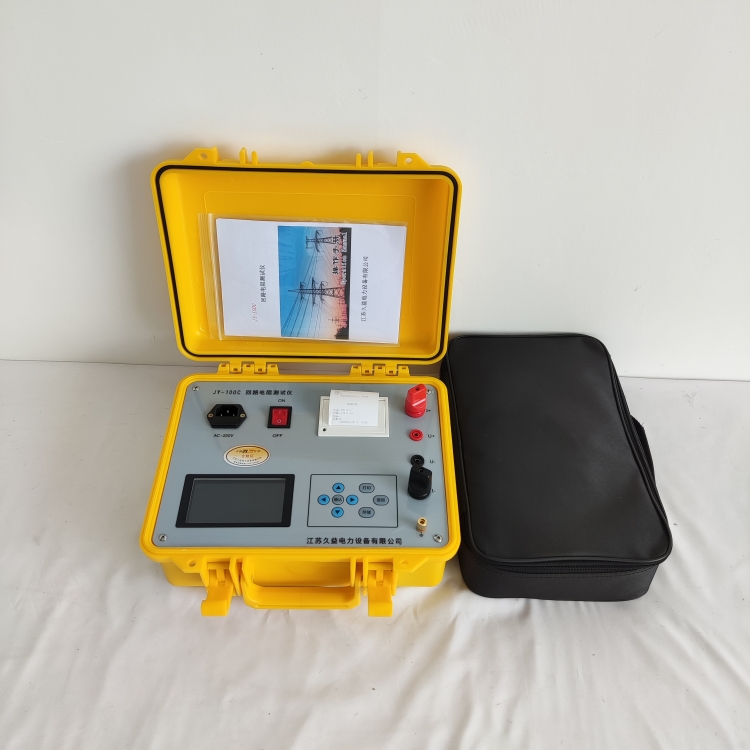

JY-100C回路电阻测试仪

种类用途

回路电阻测试仪：接地电阻表用途及适用范围： 接地电阻适用直接测量各种接地装置的接地电阻值，亦可供一般低电阻的测量，四端钮（0～1～10～100Ω规格）还可以测量土壤电阻率。回路电阻测试仪：单钳回路电阻测试仪

单钳回路接地电阻测试仪性能及特点：du特单钳设计，可避免双钳式两探头之间相互干扰的误差 不必打辅助地桩，直接钳住即可测量。

回路电阻测试仪：通用接地/绝缘电阻测试仪

测试方法有很多：双钳接地电阻测试、四极接地电阻测试、土壤电阻率测试、绝缘电阻测试、 交直流电阻测试仪压测试、电流有效值测试。

回路电阻测试仪：接地阻抗测试仪

钳式接地电阻计系列量测时，不必使用辅助接地棒，也不须中断待测设备之接地，只要钳夹住接地线或棒，就能量测出对地电阻达0.1Ω。也能作电流量测。

回路电阻测试仪：环路电阻测试仪

微处理器控制，具有高精度和高可靠性。 三个指示灯检查接线状态是否正确。 直读短路保护电流和接地故障电流。测试电阻过热时会自动锁定。

回路电阻测试仪：数字式接地电阻测试仪

本测试仪专门用来测量各类电器设备、避雷针等接地装置的接地电阻值。产品系全电子式仪表，关键电路是美国德克萨斯仪器公司生产的集成电路组装而成。测试原理先进。

回路电阻测试仪：双钳口接地电阻测试仪

具有多种接地电阻测量方法： 无辅助极 /三极 /四极 /而极法----适合多种测量环境 ，测量范围宽：0.002Ω—300KΩ----满足多种要求。

回路电阻测试仪：接地电阻测试仪

特点

1、测试电流大，wan全符合有关测试接触电阻的国家标准要求。

2、输出电压高，测量量程宽。

3、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。

4、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

5、测试速度快，10秒左右显示数据。

6、仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。

7、仪器具有测试数据实时打印功能。

8、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

9、仪器带有时钟及数据存储功能，便于用户对测试数据的查询管理。

10、仪器具有测试数据实时打印功能。

主要技术指标及使用条件

· 测量范围：0-2999μΩ 分辨率：0.100μΩ

· 测量电流：100A DC

· 测量精度：0.1级

· 显示方式：液晶显示

· 存储：200组数据

· 时钟：年月日时分秒

· 传输：数据上传电脑

· 工作温度：-10℃~50℃

· 工作电流：AC220V±10%

· 体 积：445×285×230

· 重 量：6.2Kg
