仪器的用途及特点
JY-100B 智能回路电阻测试仪根据电力设备预防性试验规程《 DL/T 596 — 1996 》的要求,各种开关设备的导电回路电阻测试,其测试电流不得小于100A。由于接触面氧化、接触紧固不良等原因导致接触电阻增大,在大电流流过时,接触点温度升高,这更加速接触面氧化,使接触电阻进一步增大,持续下去将产生严重事故,因此有必要经常或定期对接触电阻进行测量。
是用于开关控制设备的接触电阻、回路电阻测量的专用仪器,测试电流采用国家标准GB763推荐的100A直流,可在 100A,200A,300A,400A,500A或600A电流的情况下直接测得回路电阻或者接触电阻,并直接显示,还可保存到仪器上,组数为 100组,保存的数据可通过RS232接口与上位机通讯,将数据上传至电脑保存或打印。该仪器测量准确、性能稳定,适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
特点
1、具有抗工频干扰功能。
2、测试电流自动稳定,无需人工调节。
3、自动恒流,有效地减少了交流电源的波动对测试的影响。
4、采用电位差计测量原理,数据同步高速采样,消除测试电流的波动对仪表精度的影响。
5、采用四端子接线法,有效地排除了测试线电阻、接触电阻对测试结果的影响。
6、操作简单,只要按下测试钮,便可得到被测回路电阻值及测试电流值。
7、回路电阻值自动锁存,便于查看记录。
8、体积小,重量轻,便于携带。
9、备有软质测试线及专用夹。

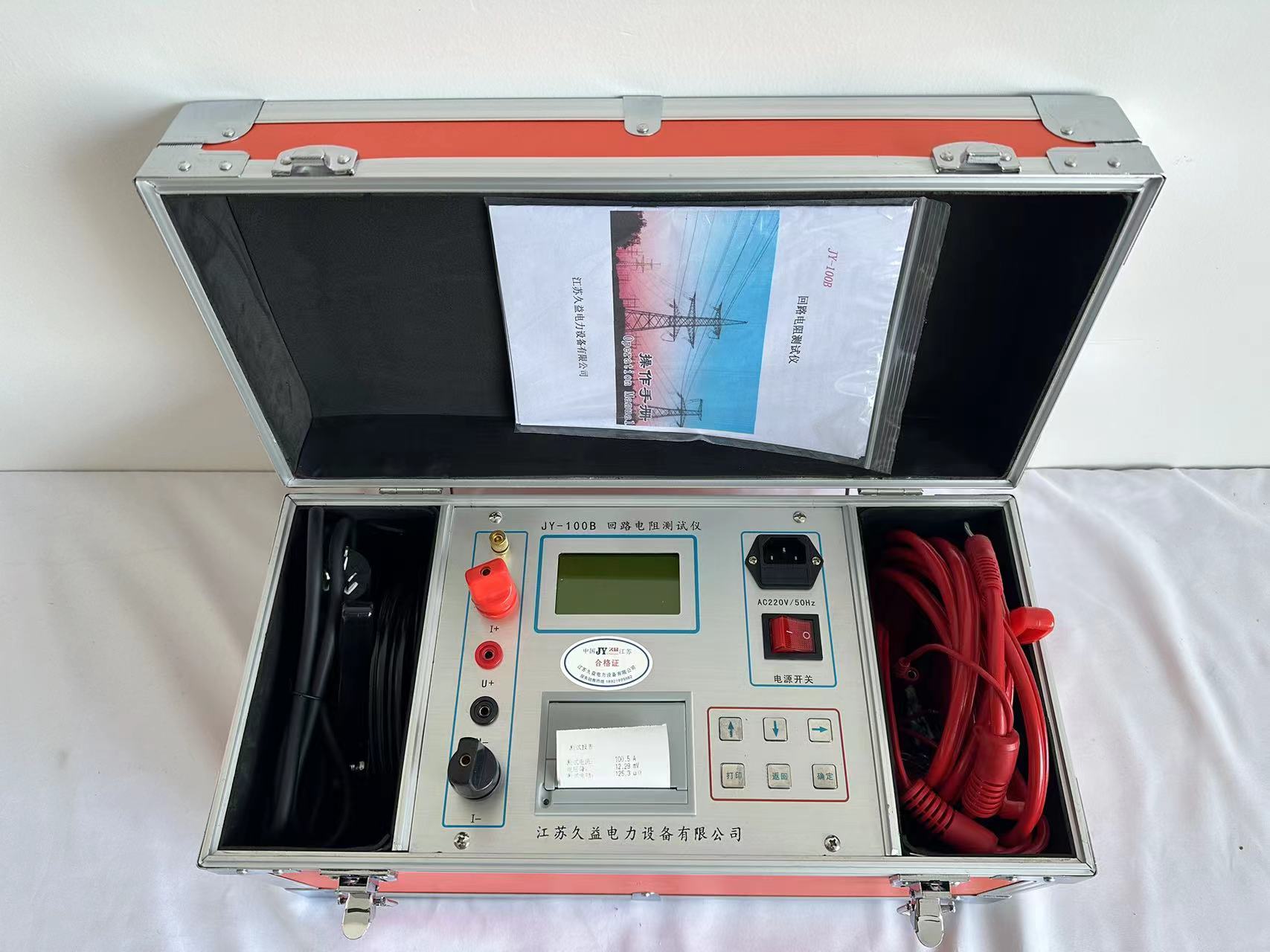

JY-100B 智能回路电阻测试仪
技术指标
· 测量范围:0-19999.9μΩ 分辨率:1μΩ
· 测量电流:50A-100A DC
· 测量精度:0.5级
· 显示方式:液晶显示
· 存储:200组数据
· 时钟:年月日时分秒
· 传输:数据上传电脑
· 工作温度:-10℃~50℃
· 工作电流:AC220V±10%
· 体 积:445×285×230
· 重 量:6.2Kg
安全措施
1、操作者应具备一般电器设备或仪器的使用常识。
2、使用本仪器前要认真阅读使用说明书。
3、对仪器的调整维修必须由专业人员进行,不要自行处理。
4、仪器应避免剧烈震动,避免高温和阳光直射。
5、本仪器为测量纯电阻回路设计,不得测量感性回路。
6、测试中不能拆除测试线。
7、仪器接地线必须接好。
